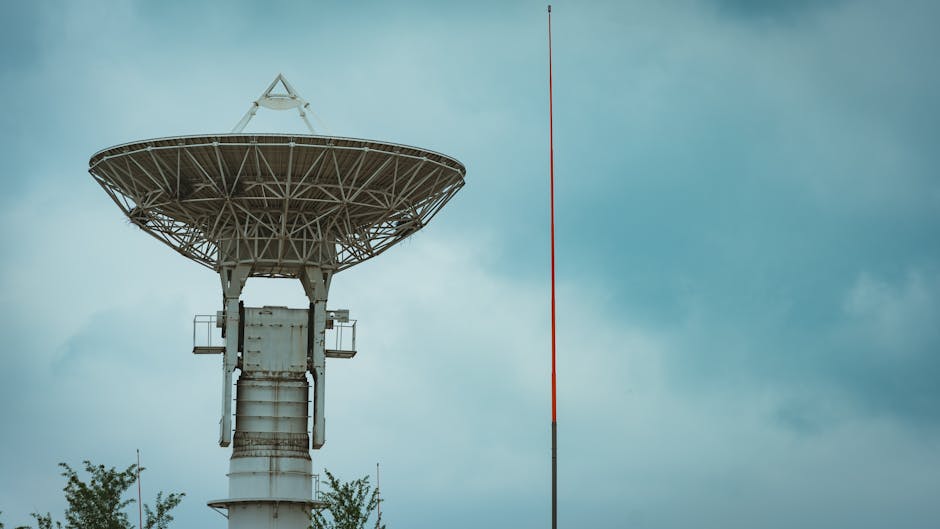

Radar dopplerowski w prognozowaniu pogody: Jak działa i jak interpretować dane w kontekście burz i tornad?

Radar dopplerowski to kluczowe narzędzie w arsenale meteorologów, które pozwala nie tylko widzieć, gdzie pada deszcz czy grad, ale przede wszystkim śledzić ruch cząsteczek w atmosferze. Dzięki pomiarowi tzw. efektu Dopplera, radar jest w stanie określić prędkość radialną opadów – czyli to, czy poruszają się one w kierunku radaru, czy od niego. Jest to niezwykle cenne w kontekście prognozowania i monitorowania burz oraz tornad, ponieważ umożliwia wykrycie wirujących mas powietrza, które są sygnałem ostrzegawczym przed groźnymi zjawiskami. Zrozumienie, jak interpretować te dane, może dosłownie uratować życie.

Jak działa radar dopplerowski?

Zasada działania radaru dopplerowskiego jest dość intuicyjna. Urządzenie wysyła impulsy fal radiowych, które odbijają się od cząsteczek opadów (kropli deszczu, płatków śniegu, gradu) i wracają do anteny radaru jako echo. Konwencjonalne radary mierzą jedynie siłę tego echa (intensywność opadu) oraz czas powrotu (odległość). Radar dopplerowski idzie o krok dalej, analizując zmianę częstotliwości powracającej fali – tzw. przesunięcie Dopplera. Jeśli cząsteczki poruszają się w kierunku radaru, częstotliwość fali wzrasta; jeśli oddalają się, częstotliwość maleje. Ta zmiana pozwala obliczyć prędkość radialną chmur i opadów względem radaru.

Brzmi dobrze, prawda? W teorii to proste, ale praktyka bywa bardziej złożona. Na jakość i interpretację danych wpływa wiele czynników, w tym odległość od radaru, obecność przeszkód terenowych czy rodzaj opadów.

Interpretacja danych: burze i tornada

Dane z radaru dopplerowskiego prezentowane są zazwyczaj na mapach w postaci dwóch głównych produktów: refleksyjności (ang. reflectivity) oraz prędkości radialnej (ang. radial velocity).

Refleksyjność (Z)

• Co pokazuje: Intensywność opadów. Kolory na mapie (zwykle od zielonego do czerwonego/fioletowego) reprezentują gęstość i wielkość cząsteczek.
• Wskazania dla burz: Wysokie wartości (czerwone, fioletowe) wskazują na silne opady deszczu, gradu lub bardzo gęsty śnieg, co jest typowe dla rozwiniętych komórek burzowych.
• Wskazania dla tornad: Czasami w silnych burzach tornadowych, na mapie refleksyjności może pojawić się tzw. echo haczykowate (ang. hook echo) – charakterystyczny, zakrzywiony kształt, który świadczy o obecności mezocyklonu i potencjalnie tornada. Jednak to zadziała jeśli burza jest dobrze rozwinięta i blisko radaru, ale nie zawsze będzie widoczne dla mniejszych lub odleglejszych tornad.

Prędkość radialna (Vr)

• Co pokazuje: Ruch powietrza względem radaru. Zazwyczaj kolory zielone/niebieskie oznaczają ruch w kierunku radaru, a czerwone/pomarańczowe – ruch od radaru. Im ciemniejszy kolor, tym większa prędkość.
• Wskazania dla burz i tornad: To tutaj radar dopplerowski ujawnia swoją prawdziwą moc.
• Mezocyklon: Poszukaj obszarów, gdzie zielone kolory (ruch w stronę radaru) bezpośrednio sąsiadują z czerwonymi (ruch od radaru), tworząc parę. Taka wyraźna kontra prędkości w niewielkiej odległości od siebie, często w obrębie silnego echa refleksyjności, jest silnym wskaźnikiem obecności mezocyklonu – wirującego prądu wstępującego w burzy. Mezocyklon jest niezbędnym elementem do powstania tornada.
• Wiry przyziemne: Jeśli para zielono-czerwonych prędkości jest bardzo blisko siebie i znajduje się w dolnych partiach burzy (niski skan elewacji), może to świadczyć o rozwoju tornada.
• Bow echo: Łukowaty kształt na mapie prędkości może wskazywać na silne wiatry prostoliniowe (downbursts), które mogą być równie niebezpieczne jak tornada.

Ograniczenia i co warto wiedzieć

Chociaż radar dopplerowski jest niezastąpiony, nie jest wolny od ograniczeń.

• Krzywizna Ziemi: Fale radiowe przemieszczają się po linii prostej, podczas gdy Ziemia jest zakrzywiona. Oznacza to, że im dalej od radaru, tym wyżej w atmosferze radar „widzi”. Niewielkie tornada tworzące się blisko ziemi, zwłaszcza w większych odległościach (powyżej 150-200 km), mogą być niewykrywalne lub słabo widoczne.
• Przeszkody terenowe: Góry, wysokie budynki czy nawet gęste lasy mogą blokować sygnał radarowy, tworząc tzw. „cienie radarowe”.
• Niemeteorologiczne echa: Czasem radar może wykrywać ruchy ptaków, owadów, a nawet pyłków, co może być mylące dla początkującego obserwatora. Zwykle te echa mają inną charakterystykę, ale wymagają doświadczenia w interpretacji.
• Nie zawsze tornado: Wykrycie mezocyklonu nie oznacza automatycznie tornada. Szacuje się, że tylko około 20-30% mezocyklonów generuje tornada. W większości przypadków jest to sygnał ostrzegawczy do zwiększonej czujności.

Radar dopplerowski to potężne narzędzie, które daje nam wgląd w niewidzialne procesy atmosferyczne. Interpretacja jego danych wymaga jednak wprawy, a przede wszystkim świadomości jego możliwości i ograniczeń. Nie jest to uniwersalne rozwiązanie, które zawsze wskaże tornado palcem. Czasami, zwłaszcza w przypadku szybko rozwijających się, niewielkich tornad, które formują się w znacznej odległości od radaru lub są zasłonięte przez złożony teren, radar może po prostu nie „widzieć” zagrożenia na czas. Dlatego zawsze warto łączyć dane radarowe z ostrzeżeniami meteorologów i własną obserwacją.

Najczęstsze pytania

Czy radar dopplerowski może przewidzieć, kiedy i gdzie dokładnie uderzy tornado?

Nie, radar dopplerowski wykrywa jedynie oznaki potencjalnego rozwoju tornada, takie jak wirujące ruchy powietrza (mezocyklony). Nie jest w stanie przewidzieć dokładnego miejsca i czasu uderzenia z absolutną precyzją, a jedynie wskazuje obszar wysokiego ryzyka.

Jak często dane z radaru dopplerowskiego są aktualizowane?

Zwykle dane z radarów dopplerowskich są aktualizowane co kilka minut, najczęściej co 5-10 minut, w zależności od sieci radarowej i ustawień skanowania. Szybkość aktualizacji ma kluczowe znaczenie dla śledzenia szybko ewoluujących burz.
